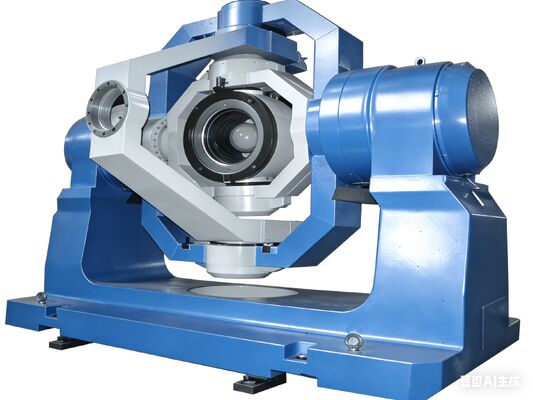

Γύρισμα προσομοίωσης 5 άξονων υψηλής ακρίβειας με υψηλές επιδόσεις για δοκιμές HWIL και προσομοίωση κίνησης πτήσης

Γύρισμα προσομοίωσης 5 άξονων υψηλής ακρίβειας με υψηλές επιδόσεις για δοκιμές HWIL και προσομοίωση κίνησης πτήσης

Ονομασία μάρκας:	RUYA
Αριθμός μοντέλου:	/
Μούβ:	1 σετ
Τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	4-6 μήνες
Όροι πληρωμής:	T/T

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO 9001

Μέγιστο Φορτίο:

Πικάπ τριών αξόνων: ≥ 35 kg . Πικάπ δύο αξόνων: ≥ 80 kg

Διαστάσεις φορτίου:

Πικάπ τριών αξόνων: ≥φ300mm × 600mm ; Πικάπ διπλού άξονα: ≥φ300mm × 400mm

Τομή μεταξύ τριών αξόνων και δύο αξόνων:

≤ σφαίρα ακτίνας 1mm

Καθετότητα μεταξύ αξόνων:

±10″

Σφάλμα περιστροφής γωνίας κλίσης:

±10″

Βάρος:

Περίπου 15.000 κιλά

Συσκευασία λεπτομέρειες:

ξύλινο κουτί

Δυνατότητα προσφοράς:

≤3 σετ, 6 μήνες

Επισημαίνω:

Περιστροφικός πίνακας 5 αξόνων

Περιστροφικός πίνακας προσομοίωσης κίνησης πτήσης

Περιστροφικός πίνακας προσομοίωσης ακριβείας

Περιγραφή προϊόντων

Πικάπ υψηλής ακρίβειας Dynamic 5 αξόνων προσομοίωσης

Επισκόπηση προϊόντος

Αυτός ο προσομοιωτής κίνησης πτήσης δοκιμών και αξιολόγησης HWIL υψηλής απόδοσης διαθέτει ένα πικάπ προσομοίωσης πέντε αξόνων που αναπαράγει με ακρίβεια διάφορες συμπεριφορές αεροσκαφών σε περιβάλλοντα εργασίας. Αναπαράγει ρεαλιστικά τα μηχανικά χαρακτηριστικά κατά την πραγματική πτήση και χρησιμοποιείται κυρίως για πειράματα κίνησης προσομοίωσης διαστημικής στάσης αδρανειακών στοιχείων.

Το σύστημα προσφέρει υψηλές δυνατότητες δυναμικής απόκρισης, μεγάλη χωρητικότητα φορτίου και ολοκληρωμένες λειτουργίες όπως θέση, ρυθμός, ημιτονοειδείς ταλαντώσεις και προσομοίωση σύνδεσης πέντε αξόνων. Είναι ιδανικό για πειράματα ημιφυσικής προσομοίωσης αερομεταφερόμενων οπτοηλεκτρονικών συστημάτων.

Μηχανική Δομή

Η μηχανική διαμόρφωση αποτελείται από δύο κύρια στοιχεία:

Πικάπ τριών αξόνων- Προσομοιώνει την κίνηση της στάσης του αεροσκάφους χρησιμοποιώντας τη δομή OUT για βαθμούς ελευθερίας κύλισης, εκτροπής και βήματος
Πικάπ διπλού άξονα- Προσομοιώνει τη σχετική κίνηση στόχου χρησιμοποιώντας τη δομή OU για βαθμούς ελευθερίας αζιμουθίου και βήματος

Κάθε άξονας παρέχει λειτουργίες θέσης, ταχύτητας, ταλάντευσης και προσομοίωσης, δημιουργώντας ένα ολοκληρωμένο περιβάλλον προσομοίωσης κίνησης για αεροσκάφη, αναζητητές και προσομοιωτές στόχων.

Βασικές Προδιαγραφές

Μέγιστο φορτίο:Πικάπ τριών αξόνων: ≥ 35 kg (συμπεριλαμβανομένου του εξαρτήματος τοποθέτησης). Πικάπ διπλού άξονα: ≥ 80 kg (συμπεριλαμβανομένου του εξαρτήματος τοποθέτησης)
Διαστάσεις φορτίου:Πικάπ τριών αξόνων: ≥φ300mm × 600mm; Πικάπ διπλού άξονα: ≥φ300mm × 400mm
Τομή μεταξύ τριών αξόνων και δύο αξόνων:≤ σφαίρα ακτίνας 1mm
Καθετότητα μεταξύ αξόνων:±10″
Σφάλμα περιστροφής γωνίας κλίσης:±10″
Διαστάσεις μηχανικού πικάπ:Περίπου 5000 × 2500 × 3600 mm
Βάρος:Περίπου 15.000 κιλά

Δείκτες απόδοσης

	Σύστημα άξονα πτήσης τριών αξόνων					Σύστημα αξόνων σκοπευτικής γραμμής δύο αξόνων
	Ρολό	Υω		Πίσσα		Αζιμούθιο		Πίσσα
Περιστροφική γωνία σειρά	συνεχής	±65º		±65º		±60º		±60º
Τριών αξόνων καιδιπλός-άξονας rευτελήςκίνησησειρά	Με εγκατεστημένο τον προσομοιωτή στόχου, το σχετικό όριο του πλαισίου βήματος των τριών αξόνωνπεριστροφική πλάκακαι τοπίσσα πλαίσιο τουδιπλός-άξοναςπεριστροφική πλάκαείναι ≥40º, το άνοιγμα του προσομοιωτή στόχου είναι φ300mm και το μπροστινό άκρο απέχει 600mm από το κέντρο του περιστρεφόμενου δίσκου. η κίνηση του αζιμουθίουπεριστροφικόςεύρος γωνίας τουδιπλός-άξοναςπεριστροφική πλάκα είναι ±40º.
Ελάχιστη γωνιακήτιμή	0,001 º/s	0,001 º/s		0,001 º/s		0,001 º/s		0,001 º/s
Μέγιστη γωνιακήτιμή	400 º/s	300 º/s		300 º/s		50 º/s		50 º/s
Μέγιστη γωνιακή επιτάχυνση	4000º/s²	3000º/s²		2000 º/s²		450 º/s²		450 º/s²
Ακρίβεια θέσης	±15″	±15″		±15″		±15″		±15″
Επαναληψιμότητα θέσης	7,2″	7,2″		7,2″		7,2″		7,2″
Ανάλυση θέσης	3,6″	3,6″		3,6″		3,6″		3,6″
ΕΝΑακρίβεια γωνιακού ρυθμού	ω≤10 º/s:0,1 º/s ω≥10 º/s:0,1 º/s
ΕΝΑγωνιώδηςτιμήσταθερότητα	ω≤1 º/s: 2×10^-2 ω>1 º/s: 5×10^-3
Δείκτης απόκρισης συχνότητας	12 Hz	8 Hz	8 Hz		4Hz		4Hz
	Διπλό 10, πλάτος υπολογισμένο με βάση τη μέγιστη γωνιακή επιτάχυνση, τιμή κορυφής σε κορυφή 1°.
