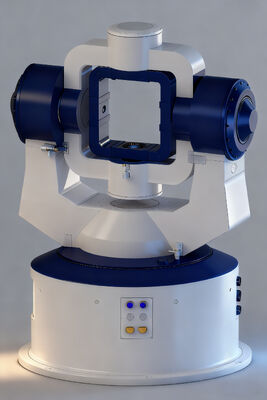

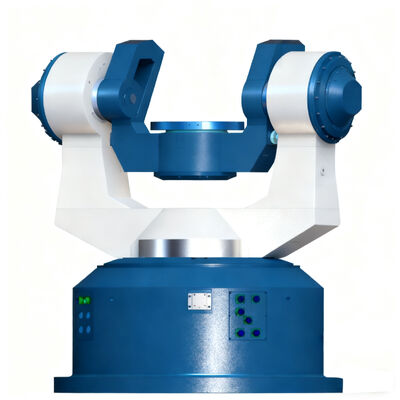

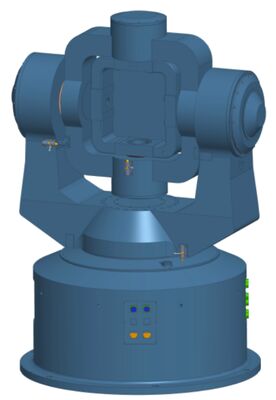

Dynamic 3 Axis Simulation Turntable High Performance HWIL Testing and Evaluation Flight Motion Simulator με μέγιστο φορτίο 35 kg

Ονομασία μάρκας:	RUYA
Αριθμός μοντέλου:	/
Μούβ:	1 σετ
Τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	4-6 μήνες
Όροι πληρωμής:	T/T

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO 9001

Μέγιστο Φορτίο:

35 kg (συμπεριλαμβανομένου του εξαρτήματος τοποθέτησης)

Διαστάσεις φορτίου:

400mm×400mm×450mm

Διασταύρωση τριών αξόνων:

± 0,3mm

Καθετότητα τριών αξόνων:

±18″

Ακρίβεια επιφάνειας τοποθέτησης:

≤ ± 2′′

Ακρίβεια επιφανειακής πρόσφυσης:

≤ ± 2′′

αγωγοί δακτύλιοι ολίσθησης:

όχι λιγότερο από 80 δαχτυλίδια

Βάρος:

Περίπου 3000 κιλά

Συσκευασία λεπτομέρειες:

ξύλινο κουτί

Δυνατότητα προσφοράς:

≤3 σετ, 6 μήνες

Επισημαίνω:

Συγκροτητής κίνησης πτήσης 3 άξων

Αξιολόγηση του προσομοιωτή κίνησης πτήσης

Δυναμικό γύρισμα προσομοίωσης 3 άξων

Περιγραφή προϊόντων

Δυναμικός 3 άξονες προσομοίωση γύρισμα υψηλής απόδοσης HWIL δοκιμή και αξιολόγηση προσομοιωτή κίνησης πτήσης

Το τρισάξονο γύρισμα προσομοίωσης αποτελείται από δύο κύρια μέρη: το μηχανικό σώμα του γύρισματος και το σύστημα μέτρησης και ελέγχου.με σύστημα μηχανικού άξονα ακριβείαςΈχει λειτουργίες προσομοίωσης, θέσης, ταχύτητας και κλίσης και μπορεί να προσομοιώσει την τρισδιάστατη κίνηση ενός φορτίου.Χρησιμοποιείται σε χερσαία συστήματα ημιφυσικής προσομοίωσης για να παρέχει ένα σχεδόν ρεαλιστικό περιβάλλον κίνησης για φορτία όπως συστήματα αδρανειακής πλοήγησηςΜπορεί επίσης να παρέχει μονά-άξονες, δι-άξονες ή τρι-άξονες αναφορές θέσης και ταχύτητας για το φορτίο που υποβάλλεται σε δοκιμή και χρησιμοποιείται για δοκιμές και πειράματα αδρανειακών εξαρτημάτων, συγκροτήσεων,και αδρανειακά συστήματα πλοήγησης.

Τεχνικές προδιαγραφές

Μέγιστο φορτίο: 35 kg (συμπεριλαμβανομένου του συστήματος στερέωσης)
Μέγεθος φορτίου: 400 mm × 400 mm × 450 mm
Τρία άξονες διασταύρωσης: ±0,3 mm
Τριάξονα κάθετη: ± 18′′
Ακριβότητα επιφάνειας τοποθέτησης: ≤±2′′· ακρίβεια επιφάνειας τοποθέτησης: ≤±2′′
Μαγνητική διαρροή στην επιφάνεια τοποθέτησης: ≤ 0,1 mT (10 mm προς την επιφάνεια τοποθέτησης)
Δαχτυλίδια οδήγησης: Το κανάλι χρήστη πρέπει να έχει τουλάχιστον 80 δαχτυλίδια.
Περίπου διαστάσεις της πλατφόρμας μηχανής: μήκος 1600 × πλάτος 1450 × ύψος 2200 mm
Βάρος: Περίπου 3000 kg

Βασικοί δείκτες επιδόσεων

Προδιαγραφές απόδοσης τρισάξονων προσομοιωτικών δίσκων

	Τριάξονες πλακέτες προσομοίωσης
	Ρολ(εσωτερικός άξονας)	Πύργος(μεσαίο άξονα)	Δείκτης (έξω άξονας)
Γωνία περιστροφής εύρος	360° συνεχής	360° συνεχής	360° συνεχής
Μέγιστη γωνιακήΠοσοστό	400 o/s	400 o/s	300 o/s
Μέγιστη γωνιακή επιτάχυνση	4000o/s²	2500o/s²	3000 o/s²
Ελάχιστοσταθερό Ποσοστό	00,003 o/s	00,003 o/s	00,003 o/s
Ακριβότητα γωνιακής θέσης	± 10,8′′	± 10,8′′	± 10,8′′
Δείκτης ανταπόκρισης συχνότητας Δύο δεκάδες, 0,5°	12Hz	10Hz	10Hz
Δείκτης ανταπόκρισης συχνότητας Δύο δεκάδες, 0,5°	Ανταπόκριση σε χρονικό πεδίο ενός σήματος βήματος (αμβέλεια 1°): υπερέκκλιση ≤ 25%, ταλαντώσειςφορές ≤ 1
