Δυναμικός περιστροφικός πίνακας 5 αξόνων υψηλής ακρίβειας για προσομοίωση, δοκιμές HWIL υψηλής απόδοσης και αξιολόγηση, προσομοιωτής κίνησης πτήσης

Δυναμικός περιστροφικός πίνακας 5 αξόνων υψηλής ακρίβειας για προσομοίωση, δοκιμές HWIL υψηλής απόδοσης και αξιολόγηση, προσομοιωτής κίνησης πτήσης

Ονομασία μάρκας:	RUYA
Αριθμός μοντέλου:	/
Μούβ:	1 σετ
Τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	4-6 μήνες
Όροι πληρωμής:	T/T

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO 9001

Μέγιστο Φορτίο:

Πικάπ τριών αξόνων: ≥ 35 kg . Πικάπ δύο αξόνων: ≥ 80 kg

Διαστάσεις φορτίου:

Πικάπ τριών αξόνων: ≥φ300mm × 600mm ; Πικάπ διπλού άξονα: ≥φ300mm × 400mm

Τομή μεταξύ τριών αξόνων και δύο αξόνων:

≤ σφαίρα ακτίνας 1mm

Καθετότητα μεταξύ αξόνων:

±10″

Σφάλμα περιστροφής γωνίας κλίσης:

±10″

Βάρος:

Περίπου 15.000 κιλά

Συσκευασία λεπτομέρειες:

ξύλινο κουτί

Δυνατότητα προσφοράς:

≤3 σετ, 6 μήνες

Επισημαίνω:

Περιστροφικός πίνακας 5 αξόνων

Περιστροφικός πίνακας προσομοίωσης κίνησης πτήσης

Περιστροφικός πίνακας προσομοίωσης ακριβείας

Περιγραφή προϊόντων

Υψηλής ακρίβειας δυναμική προσομοίωση 5 άξων γύρισμα υψηλής απόδοσης HWIL δοκιμή και αξιολόγηση προσομοιωτή κίνησης πτήσης

Ένα πινάκιο προσομοίωσης πέντε αξόνων μπορεί να προσομοιώνει διάφορες στάσεις ενός αεροσκάφους στο περιβάλλον εργασίας του, αναπαράγοντας ρεαλιστικά τα σχετικά μηχανικά χαρακτηριστικά κατά τη διάρκεια της πραγματικής πτήσης.Χρησιμοποιείται κυρίως για την προσομοίωση της στάσης του διαστήματος και τα πειράματα κίνησης των αδρανών στοιχείων, που διαθέτει υψηλές δυναμικές δυνατότητες απόκρισης, μεγάλα φορτία, θέσεις, ταχύτητες, σινουσοειδείς ταλαντώσεις και λειτουργίες προσομοίωσης σύνδεσης πέντε άξων.Μπορεί να χρησιμοποιηθεί για ημιφυσικά πειράματα προσομοίωσης αερομεταφερόμενων οπτικοηλεκτρονικών συστημάτων..

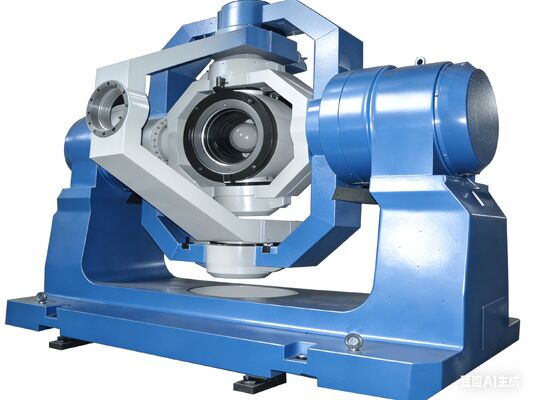

Η μηχανική του δομή περιλαμβάνει κυρίως μια τρισάξονη περιστροφική πλάκα που προσομοιώνει την κίνηση στάσης ενός αεροσκάφους και μια διάξονη περιστροφική πλάκα που προσομοιώνει τη σχετική κίνηση ενός στόχου.Κάθε άξονας έχει θέση, ταχύτητα, κλίση και λειτουργίες προσομοίωσης, παρέχοντας ένα περιβάλλον προσομοίωσης κίνησης για φορτία όπως αεροσκάφη, αναζητητές και προσομοιωτές στόχων.Η τρισάξονα πίνακα περιστροφής υιοθετεί μια δομή O-U-T για να προσομοιώσει τα τρία βαθμούς ελευθερίας περιστροφής ενός αεροσκάφουςΤο πίνακα περιστροφής διπλού άξονα υιοθετεί μια δομή O-U για να συνειδητοποιήσει τους δύο βαθμούς ελευθερίας περιστροφής: αζιμούθ και κλίση,προσομοιώνοντας τη σχετική κίνηση (αποστολή και γωνία οπτικής οπτικής γραμμής) μεταξύ του αεροσκάφους και του στόχου .

1.Μέγιστο φορτίο: ΤριάξοναΓύρναπίνακας: ≥35χιλιόγραμμο(συμπεριλαμβανομένου του στερεοπτέρου στερέωσης);Δύο-άξοναςΓύρναπίνακας:≥ 80kg (συμπεριλαμβανομένου του κορμού στερέωσης);

2.Φορτίοδιαστάσεις:ΤριάξονεςΓύρναπίνακας: ≥φ300mm×600 χιλιοστά;Δύο-άξοναςΓύρναπίνακας:≥φ300mm×400 χιλιοστά;

3.Διασταύρωση μεταξύ τριών αξόνων και δύο αξόνων: σφαίρα ακτίνας ≤ 1 mm.

4.Διορθωτική διαφορά μεταξύ των άξονων: ± 10′′.

5.σφάλμα περιστροφής γωνίας κλίσης: ±10′′·

6.Οι κατά προσέγγιση διαστάσεις τουΜηχανολογικό Πλακέτοείναι: μήκος5000× πλάτος 2500 × ύψος 3600χμ;

7.Βάρος: Περίπου 15.000 κιλά.

Βασικοί δείκτες επιδόσεων

	Σύστημα πτητικού άξονα τριών αξόνων					Δυάξονα σύστημα οπτικής οδού στόχου
	Ρολ	YΑχ		Πύργος		Αζίμουθ		Πύργος
Γωνία περιστροφής εύρος	συνεχή	± 65o		± 65o		± 60o		± 60o
Τριάξονες καιδιπλή-άξονας rελατικόΠρότασηεύρος	Με τον προσομοιωτή στόχου εγκατεστημένο, το σχετικό όριο του πλαισίου γωνίας των τριών αξόνωνΠλακέτοκαι τοβούρτσα πλαίσιο τουδιπλή-άξοναςΠλακέτοείναι ≥ 40o, το διάφραγμα του προσομοιωτή-στόχου είναι φ300 mm και το μπροστινό άκρο είναι 600 mm μακριά από το κέντρο του δίσκου; η κίνηση του αζιμούθουπεριστρεφόμενηεύρος γωνίας τουδιπλή-άξοναςΠλακέτο είναι ± 40o.
Ελάχιστη γωνιακήΠοσοστό	0.001 o/s	0.001 o/s		0.001 o/s		0.001 o/s		0.001 o/s
Μέγιστη γωνιακήΠοσοστό	400 o/s	300 o/s		300 o/s		50 o/s		50 o/s
Μέγιστη γωνιακή επιτάχυνση	4000o/s²	3000o/s²		2000 o/s²		450 o/s²		450 o/s²
Ακριβότητα θέσης	± 15′′	± 15′′		± 15′′		± 15′′		± 15′′
Επαναλαμβανόμενη θέση	7.2′′	7.2′′		7.2′′		7.2′′		7.2′′
Ανάλυση θέσης	3.6′′	3.6′′		3.6′′		3.6′′		3.6′′
Αακρίβεια της ταχύτητας	ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s
ΑγουλάρΠοσοστόσταθερότητα	ω≤1 o/s: 2×10^-2 ω>1 o/s: 5 × 10^-3
Δείκτης ανταπόκρισης συχνότητας	12Hz	8Hz	8Hz		4Hz		4Hz
	Διπλή 10, πλάτος υπολογίζεται με βάση τη μέγιστη γωνιακή επιτάχυνση, τιμή 1° από κορυφή σε κορυφή.
