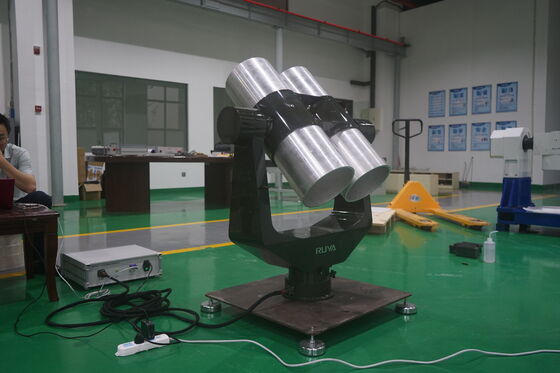

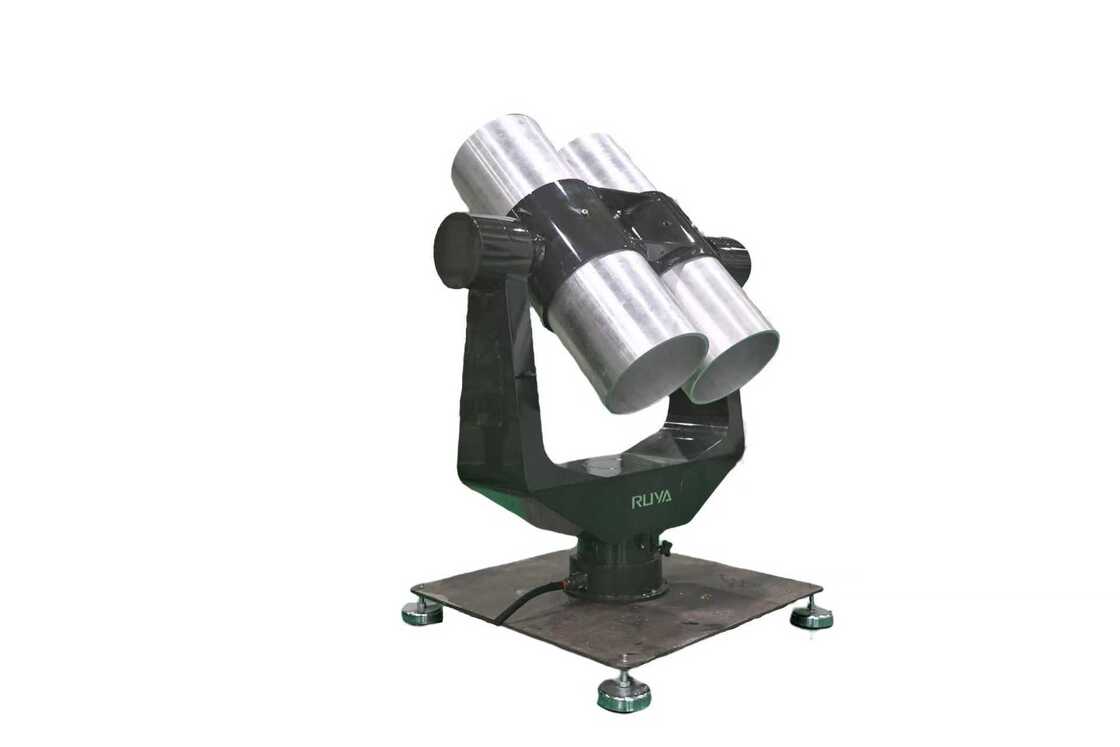

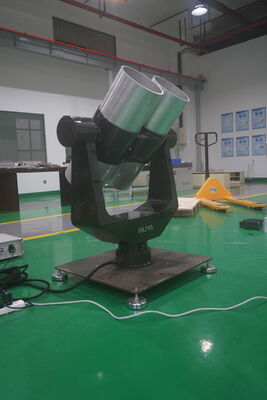

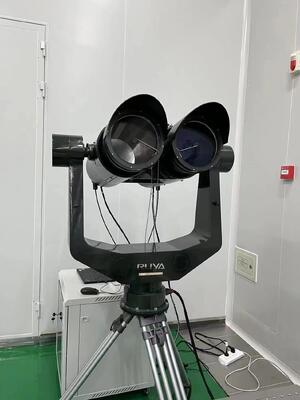

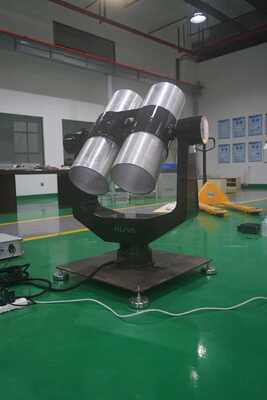

2-STGZ/2 Δισδιάστατο πλαίσιο περιστροφικής κίνησης UAV τύπου U-T Δομή Διπλού Άξονα Συσκευή Παρακολούθησης

Περιγραφή Προϊόντος

Η δισδιάστατη περιστροφική πλατφόρμα παρακολούθησης 2-STGZ/2 έχει δύο βαθμούς ελευθερίας κίνησης: αζιμούθιο και κλίση.

Είναι μια δισδιάστατη συσκευή παρακολούθησης τύπου U-T, που χρησιμοποιείται κυρίως για την παρακολούθηση μη επανδρωμένων εναέριων οχημάτων (UAV).

Παράμετροι Προϊόντος

1. Δομή περιστροφικής πλατφόρμας: Ο άξονας αζιμουθίου υιοθετεί μια δομή σχήματος "Τ". Ο άξονας κλίσης υιοθετεί μια δομή δακτυλίου σχήματος "U".

2. Εύρος περιστροφής αζιμουθίου: -90º~+90° (στο κέντρο)

3. Εύρος περιστροφής κλίσης: -5°~+85°

4. Μηδενικό σημείο: Εξοπλισμένο με μηδενικό σημείο δίσκου κωδικοποίησης

5. Ακρίβεια στόχευσης (Στατική): 10″ (3σ)

6. Επαναληψιμότητα: 2″

7. Γωνιακή ταλάντωση κάθετου άξονα: ≤2″

8. Γωνιακή ταλάντωση οριζόντιου άξονα: ≤3″

9. Ανάλυση μέτρησης γωνιακής θέσης: 0,0001°

10. Ακρίβεια μέτρησης γωνιακής θέσης: ≤5″

11. Μέγεθος φορτίου: Δύο Φ250

12. Βάρος φορτίου: 30kg, διπλός σωλήνας φακού

13. Βάρος περιστροφικής πλατφόρμας: 45kg

14. Όρια: Διπλή προστασία με μηχανικά και ηλεκτρονικά όρια

15. Σφάλμα παρακολούθησης: <3″

16. Μέγιστη ταχύτητα αζιμουθίου: ≥20°/s;

17. Μέγιστη ταχύτητα παρακολούθησης αζιμουθίου: ≥2°/s;

18. Μέγιστη ταχύτητα κλίσης: ≥20°/s;

19. Μέγιστη ταχύτητα παρακολούθησης κλίσης: ≥2°/s;

20. Μέγιστη επιτάχυνση παρακολούθησης αζιμουθίου: ≥2°/s;

21. Μέγιστη επιτάχυνση παρακολούθησης κλίσης: ≥2°/s.
