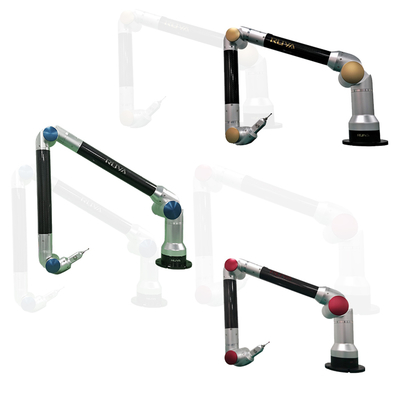

Φορητό CMM RA535 3D Measuring Arm Αρθρωτό Βραχίονα Μηχανή Μέτρησης Συντεταγμένων

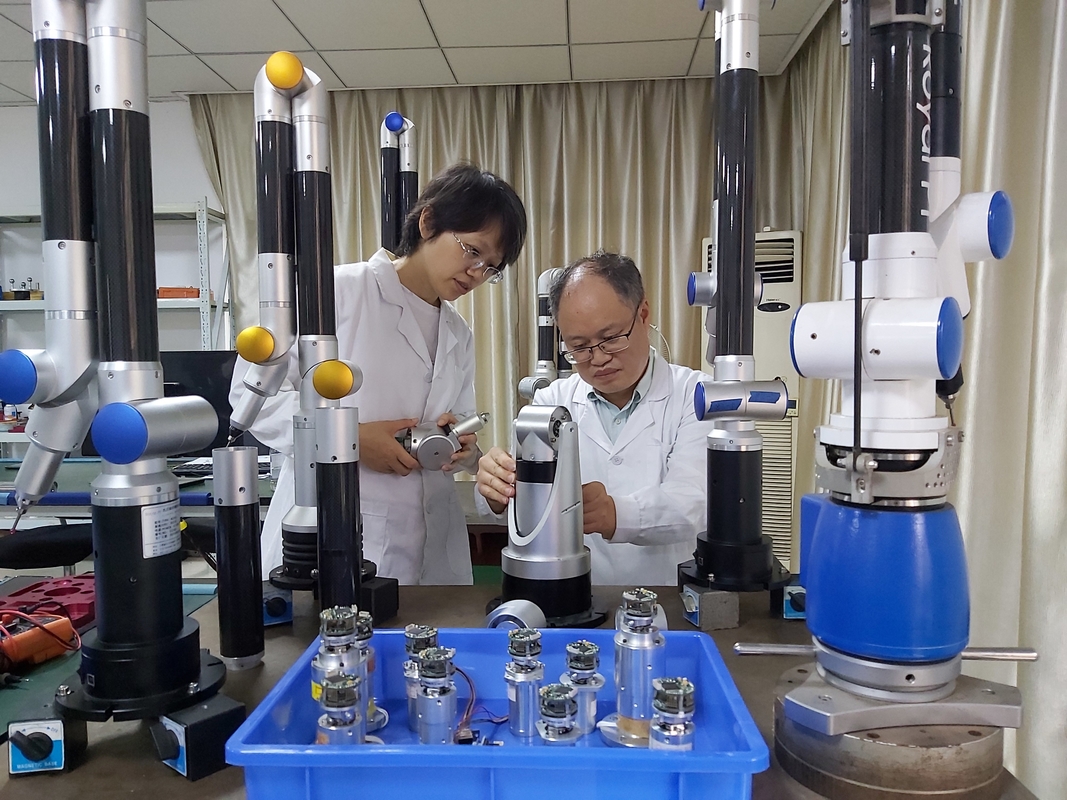

Περιγραφή προϊόντος

RA5 SERIES CMM Φορητός Βραχίονας Μέτρησηςχρησιμοποιείται κυρίως στην ακριβή μέτρηση της γραμμής παραγωγής αυτοκινήτων, του εργοστασίου συντήρησης αεροσκαφών, του ναυπηγείου, του εργοστασίου μηχανών, του εργοστασίου μηχανών, του εργαστηρίου κατασκευής καλουπιών κ.λπ.

Ακρίβεια της δοκιμής (σύμφωνα με το κοινό διεθνές πρότυπο συντεταγμένων B89.4.22-2004):

(1) Μέθοδος δοκιμής επαναληψιμότητας ενός σημείου: Ο τυπικός αισθητήρας τοποθετείται στον κώνο φωλιάς προς την κατεύθυνση από πολλαπλά δεδομένα ενός σημείου που συλλέγονται από το λογισμικό για τον υπολογισμό του σημείου στην τυπική απόκλιση και τον κώνο της μέσης τυπικής απόκλισης κάθε σημείου (ενός σημείου) του κέντρου. Αυτή η μέθοδος χρησιμοποιείται για τη δοκιμή και την επαναληψιμότητα του εξοπλισμού μέτρησης.

(2) Μέθοδοι μέτρησης μήκους χωρικής ακρίβειας: το εύρος μέτρησης, μετρημένο με ένα τυπικό μήκος της δοκιμής πολλές φορές την τιμή του μήκους της τυπικής συσκευής, τα αποτελέσματα μέτρησης με την θεωρητική τιμή της τυπικής απόκλισης μεταξύ των συσκευών ως τυπική απόκλιση. Εάν το 95% των αποτελεσμάτων μέτρησης εντός της ακρίβειας της βαθμονόμησης, η τυπική απόκλιση του ± 2σ επίπεδο εμπιστοσύνης πληρούν, αυτή η μέθοδος ως γενικά κριτήρια ακρίβειας του συστήματος μέτρησης ποιότητας

Ανίχνευση γεωμετρικών χαρακτηριστικών

1. Μετρήστε τα γεωμετρικά χαρακτηριστικά στο τεμάχιο εργασίας. Και μέσω προβολής και διασταύρωσης, υπάρχοντα γεωμετρικά χαρακτηριστικά προσαρμόζονται για τη δημιουργία νέων χαρακτηριστικών.

2. Αναλύστε γρήγορα χωρικές διαστάσεις όπως αποστάσεις και γωνίες μεταξύ γεωμετρικών χαρακτηριστικών.

3. Το σύστημα συντεταγμένων μπορεί να προσαρμοστεί μέσω σημείων, γραμμών και επιφανειών και οι γραμμικές διαστάσεις μπορούν να επισημανθούν.

GD&T ανίχνευση γεωμετρικής ανοχής

Το λογισμικό μέτρησης παρέχει εργαλεία GD&T για την αξιολόγηση των ανοχών μορφής και θέσης των γεωμετρικών χαρακτηριστικών. Για παράδειγμα, κάθετη, παραλληλότητα, επιπεδότητα, κυλινδρικότητα, ομοαξονικότητα, κλίση, θέση κ.λπ.

Σύγκριση μεταξύ 3D μοντέλου και πραγματικού αντικειμένου

Το λογισμικό είναι συμβατό με πολλαπλές μορφές 3D δεδομένων και παρέχει πολλαπλές μεθόδους ευθυγράμμισης συντεταγμένων. Μπορεί αυτόματα να συγκρίνει τα μετρημένα γεωμετρικά χαρακτηριστικά και τα δεδομένα σημείων επιφάνειας με θεωρητικές τιμές στο τρισδιάστατο μοντέλο και να παρέχει γραφικές αναφορές ανάλυσης σφαλμάτων.

Έκθεση δοκιμής

Οι αναφορές δοκιμών σε μορφές PDF, Excel και mht μπορούν να εξαχθούν γρήγορα.

Η λειτουργία προσαρμογής της έκθεσης επιθεώρησης είναι ισχυρή και η έκθεση εξόδου είναι βολική και γρήγορη, με εικόνες και κείμενα.

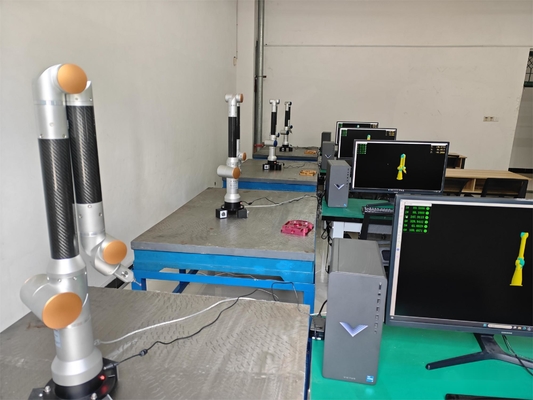

Πεδία εφαρμογής:χρησιμοποιείται στη γραμμή παραγωγής αυτοκινήτων, στην αεροδιαστημική, στη ναυπηγική, στην κατασκευή εξαρτημάτων επιθεώρησης, στην κατασκευή καλουπιών κ.λπ.

Παράμετροι προϊόντος

Προαιρετικά αξεσουάρ:
