Μηχανή μέτρησης συντεταγμένων αρθρωτού βραχίονα

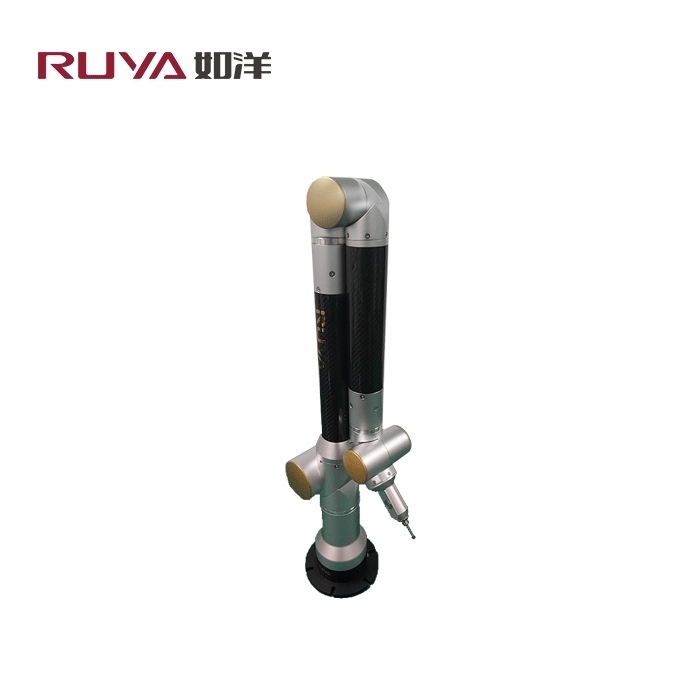

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό

Ονομασία μάρκας:	RUYA
Αριθμός μοντέλου:	RA520
Μούβ:	1 pc
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	5-10 working days
Όροι πληρωμής:	T/T

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Place of Origin:

China

Πιστοποίηση:

ISO 9001

Accuracy:

0.045mm

Repeatability:

0.032mm

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Περιγραφή προϊόντων

Φορητό CMM RA520 Βραχίονας Μέτρησης 3D Υψηλής Ακρίβειας Αρθρωτός Βραχίονας Μηχανή Μέτρησης Συντεταγμένων

Περιγραφή Προϊόντος

Τα κύρια χαρακτηριστικά του είναι:

1. Χρησιμοποιείται απόλυτος κωδικοποιητής υψηλής ακρίβειας για να εξασφαλιστεί η ακρίβεια και η σταθερότητα του οργάνου και δεν χρειάζεται να βρεθεί αλλαγή κατά την εκκίνηση;

2. Χρησιμοποιώντας δακτυλίους ολίσθησης αγώγιμου στρατιωτικού βαθμού, όλες οι αρθρώσεις μπορούν να περιστρέφονται άπειρα;

3. Η σύνδεση είναι απλή και βολική, απλώς συνδεθείτε στον υπολογιστή μέσω καλωδίου USB;

4. Ευρύ εύρος θερμοκρασίας λειτουργίας, μπορεί να χρησιμοποιηθεί αξιόπιστα σε θερμοκρασία περιβάλλοντος 10°C-40°C;

Σώμα βραχίονα από σωλήνα ανθρακονήματος αεροναυπηγικής, μικρό βάρος και μικρή παραμόρφωση, καλύπτοντας τις ανάγκες μέτρησης οποιαδήποτε στιγμή και οπουδήποτε (βάρος μόνο 7Kg);6. Οι τυπικές αρθρώσεις που κατασκευάζονται με άνοιγμα καλουπιού καθιστούν τη διαδικασία εργασίας εξαιρετικά σταθερή;
Μπορεί να εξοπλιστεί με μονάδα μπαταρίας για την ολοκλήρωση της επιτόπιας μέτρησης χωρίς παροχή ρεύματος για την αποφυγή απώλειας δεδομένων που προκαλείται από ξαφνική διακοπή ρεύματος;
Μια ποικιλία εξαρτημάτων στερέωσης και μια πλήρης γκάμα αισθητήρων Renishaw είναι διαθέσιμα για εύκολη αντικατάσταση;
Με μια ποικιλία μεθόδων εγκατάστασης; τρίποδο, μαγνητική βάση (μαγνητική βεντούζα) και U-shaped clips, κ.λπ., μπορεί να πραγματοποιήσει γρήγορη επιτόπια μέτρηση;

Ανίχνευση γεωμετρικών χαρακτηριστικών

1. Μετρήστε τα γεωμετρικά χαρακτηριστικά στο τεμάχιο εργασίας. Και μέσω προβολής και τομής, υπάρχοντα γεωμετρικά χαρακτηριστικά προσαρμόζονται για τη δημιουργία νέων χαρακτηριστικών.

2. Αναλύστε γρήγορα χωρικές διαστάσεις όπως αποστάσεις και γωνίες μεταξύ γεωμετρικών χαρακτηριστικών.

3. Το σύστημα συντεταγμένων μπορεί να προσαρμοστεί μέσω σημείων, γραμμών και επιφανειών και μπορούν να επισημανθούν γραμμικές διαστάσεις.

GD&T ανίχνευση γεωμετρικής ανοχής

Το λογισμικό μέτρησης παρέχει εργαλεία GD&T για την αξιολόγηση των ανοχών μορφής και θέσης των γεωμετρικών χαρακτηριστικών. Για παράδειγμα, κάθετη, παραλληλότητα, επιπεδότητα, κυλινδρικότητα, ομοαξονικότητα, κλίση, θέση κ.λπ.

Σύγκριση μεταξύ 3D μοντέλου και πραγματικού αντικειμένου

Το λογισμικό είναι συμβατό με πολλαπλές μορφές 3D δεδομένων και παρέχει πολλαπλές μεθόδους ευθυγράμμισης συντεταγμένων. Μπορεί να συγκρίνει αυτόματα τα μετρημένα γεωμετρικά χαρακτηριστικά και τα δεδομένα σημείων επιφάνειας με θεωρητικές τιμές στο τρισδιάστατο μοντέλο και να παρέχει γραφικές αναφορές ανάλυσης σφαλμάτων.

Έκθεση δοκιμής

Οι αναφορές δοκιμών σε μορφές PDF, Excel και mht μπορούν να εξαχθούν γρήγορα.

Η λειτουργία προσαρμογής της έκθεσης επιθεώρησης είναι ισχυρή και η έκθεση εξόδου είναι βολική και γρήγορη, με εικόνες και κείμενα.

Πεδία εφαρμογής: χρησιμοποιείται σε γραμμή παραγωγής αυτοκινήτων, αεροδιαστημική, ναυπηγική, κατασκευή εξαρτημάτων επιθεώρησης, κατασκευή καλουπιών κ.λπ.

Παράμετροι προϊόντος

Προδιαγραφές σειράς RA5
Μοντέλο	Εύρος χωρικής μέτρησης/m	Σφάλμα ένδειξης μήκους χώρου/mm	Συνέπεια μέτρησης μονοαξονικών συντεταγμένων /mm
RA515	1,5m	0,035mm	0,025mm
RA520	2,0m	0,045mm	0,032mm
RA525	2,5m	0,060mm	0,035mm
RA530	3,0m	0,080mm	0,056mm
RA535	3,5m	0,100mm	0,071mm

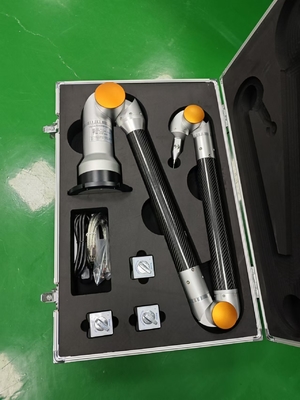

Προαιρετικά αξεσουάρ:

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό 1

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό 2

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό 3

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό 4

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό 5

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό 6

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό 7

Φορητό CMM RA520 Υψηλής ακρίβειας 3D μετρητικό βραχίονα αρθρωμένο βραχίονα συντεταγμένο μετρητικό μηχανισμό 8
