Μηχανή μέτρησης συντεταγμένων αρθρωτού βραχίονα

Μηχανή μέτρησης συντεταγμένων με αρθρωτό βραχίονα υψηλής ακρίβειας RUYA RA515 με ακρίβεια 0,035 mm και εύρος μέτρησης 1,5 m

Μηχανή μέτρησης συντεταγμένων με αρθρωτό βραχίονα υψηλής ακρίβειας RUYA RA515 με ακρίβεια 0,035 mm και εύρος μέτρησης 1,5 m

Ονομασία μάρκας:	RUYA
Αριθμός μοντέλου:	RA515
Μούβ:	1 pc
Τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	5-10 working days
Όροι πληρωμής:	T/T

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Place of Origin:

China

Πιστοποίηση:

ISO 9001

Ακρίβεια:

0,035 χιλιοστά

Επαναληψιμότητα:

0,025 χιλιοστά

Packaging Details:

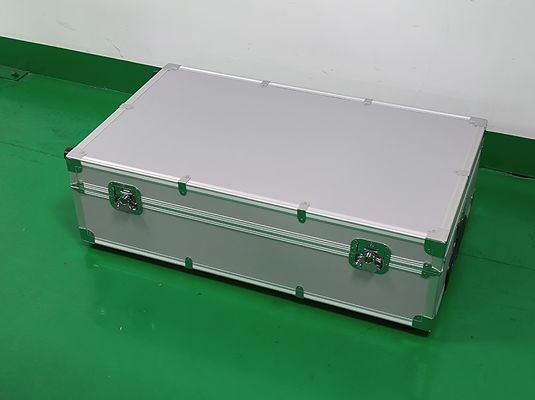

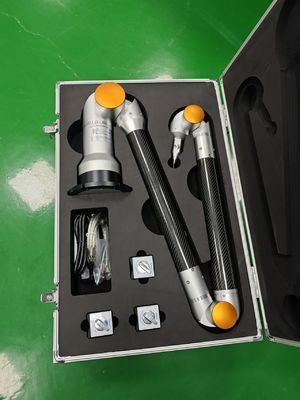

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Επισημαίνω:

Φορητό 3D μετρητικό χέρι

Ισότιμη μετρώντας μηχανή υψηλής ακρίβειας

Φορητή μηχανή μέτρησης συντεταγμένων CMM

Περιγραφή προϊόντων

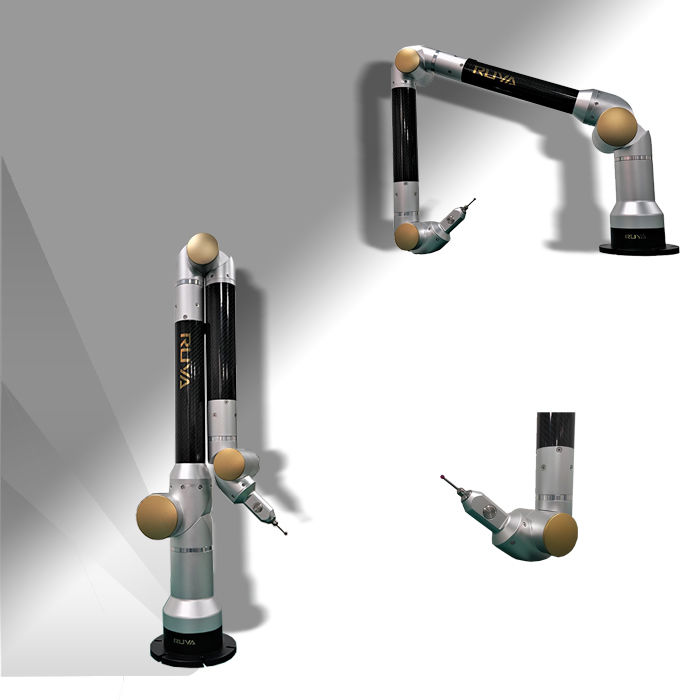

RUYA RA515 Συνδεδεμένος βραχίονας συντεταγμένη μηχανή μέτρησης φορητό CMM υψηλής ακρίβειας 3D μέτρηση βραχίονα

Επισκόπηση του προϊόντος

Σύνθεση οργάνου:

Σταθερή εξέδρα
Μαγνητική στήλη (ή πίπα αναρρόφησης, τρίποδα)
Διοικητής μηχανής μέτρησης
Υπολογιστές και λογισμικό
Συγκρότημα κεφαλής μέτρησης

Κατά τη διάρκεια των εργασιών μέτρησης, το σύστημα πρέπει να είναι σταθερά στερεωμένο στην πλατφόρμα (δεν απαιτείται ισοπέδωση,αλλά η σχετική θέση μεταξύ της μηχανής μέτρησης και του εργαστηρίου πρέπει να παραμένει σταθερή καθ' όλη τη διάρκεια της όλης διαδικασίας μέτρησης)Η κύρια μονάδα στερεώνεται με ρουφήκια ή βίδες, ενώ ο φορητός υπολογιστής συνδέεται μέσω καλωδίου σήματος USB.Το λογισμικό χειρίζεται την απόκτηση και επεξεργασία δεδομένων μέτρησης μαζί με τη δημιουργία ολοκληρωμένων εκθέσεων μέτρησης.

Ικανότητες μέτρησης

Ανίχνευση γεωμετρικών χαρακτηριστικών

Μέτρηση γεωμετρικών χαρακτηριστικών στα εργασιακά κομμάτια και δημιουργία νέων χαρακτηριστικών μέσω προβολής και διασταύρωσης υφιστάμενων γεωμετρικών στοιχείων
Γρήγορη ανάλυση των χωρικών διαστάσεων, συμπεριλαμβανομένων των αποστάσεων και των γωνιών μεταξύ γεωμετρικών χαρακτηριστικών
Δημιουργία προσαρμοσμένου συστήματος συντεταγμένων χρησιμοποιώντας σημεία, γραμμές και επιφάνειες με δυνατότητες σήμανσης γραμμικών διαστάσεων

Ανίχνευση γεωμετρικής ανοχής GD&T

Το λογισμικό μέτρησης παρέχει ολοκληρωμένα εργαλεία GD&T για την αξιολόγηση των ανοχής σχήματος και θέσης γεωμετρικών χαρακτηριστικών, συμπεριλαμβανομένης της κατακόρυφης, του παράλληλου, της επίπεδης, της κυλινδρικής, της κοασιαλότητας,κλίση, θέση, και πολλά άλλα.

Σύγκριση 3D μοντέλου με πραγματικό αντικείμενο

Software compatibility with multiple 3D data formats and various coordinate alignment methods enables automatic comparison of measured geometric features and surface point data with theoretical values from 3D models, παρέχοντας λεπτομερείς αναφορές γραφικών ανάλυσης σφαλμάτων.

Αναφορά δοκιμών

Ταχεία έξοδος των εκθέσεων δοκιμών σε μορφή PDF, Excel και MHT.ταχεία υποβολή εκθέσεων με πλήρη κείμενο και γραφική τεκμηρίωση.

Πεδία εφαρμογής

Γραμμές παραγωγής αυτοκινήτων, αεροδιαστημικής βιομηχανίας, ναυπηγικής, κατασκευής ελεγκτικών συσκευών, κατασκευής καλούπιων και σχετικών βιομηχανικών εφαρμογών.

Προδιαγραφές προϊόντος

Σχήμα	Χωρική περιοχή μέτρησης	Λάθος ένδειξης μήκους χώρου	Συνοχή μετρήσεων μονοάξονων συντεταγμένων
RA515	1.5m	0.035mm	0.025mm
RA520	2.0m	0.045mm	0.032mm
RA525	2.5m	0.060mm	0.035mm
RA530	3.0m	0.080mm	00,056 χιλιοστά
RA535	3.5m	0.100mm	0.071mm

Προαιρετικά αξεσουάρ

Ετικέτες:

Συνδεδεμένος μηχανισμός μέτρησης συντεταγμένων βραχίονα με εμβέλεια μέτρησης 1,5-3,5 m φορητό CMM 3D μετρητικό βραχίονα RA3
