2DTGZ-B Διπλού άξονα Δισδιάστατο πικάπ δοκιμής κίνησης υψηλής ακρίβειας με βάρος φορτίου 50 kg

2DTGZ-B Διπλού άξονα Δισδιάστατο πικάπ δοκιμής κίνησης υψηλής ακρίβειας με βάρος φορτίου 50 kg

Ονομασία μάρκας:	RUYA
Αριθμός μοντέλου:	2DTGZ-B
Μούβ:	1 σύνολο
Τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	3-4 μήνες
Όροι πληρωμής:	Τ/Τ

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Πιστοποίηση:

ISO 9001

Βάρος φορτίου:

50 κιλά

Μέγεθος φορτίου:

300 mm × 300 mm × 200 mm

Διάστημα τιμολόγησης (εσωτερικό):

0.001°/s~15°/s

Διάστημα τιμολόγησης (εξωτερικό):

0.001°/s~15°/s

Διάταξη περιστροφής γωνίας (εσωτερική):

-50°~+50°

Διάταξη περιστροφής γωνίας (εξωτερική):

0 ~ 360 °

Μέγιστη γωνιακή επιτάχυνση:

≥10°/s2

Μέγιστη γωνιακή επιτάχυνση (εξωτερική):

≥10°/s2

Συσκευασία λεπτομέρειες:

Ξύλινο κουτί

Δυνατότητα προσφοράς:

≤3 σετ, 3 μήνες

Επισημαίνω:

Δύο-άξονες τροχοτροφείο παρακολούθησης

Γύρισμα με υψηλή ακρίβεια

Δυοδιάστατη συσκευή δοκιμής κίνησης

Περιγραφή προϊόντων

2DTGZ-B Δισδιάστατο πικάπ παρακολούθησης κίνησης υψηλής ακρίβειας διπλού άξονα

Επισκόπηση προϊόντος

Το διδιάστατο πικάπ παρακολούθησης δοκιμής κίνησης υψηλής ακρίβειας διπλού άξονα 2DTGZ-B διαθέτει σχεδιασμό διπλού βαθμού ελευθερίας με άξονα αζιμουθίου (άξονας X) και άξονα βήματος (άξονας Υ), ενσωματωμένο με ένα σύστημα ελέγχου σερβομηχανισμού ακριβείας για την επίτευξη εξαιρετικής ακρίβειας δοκιμών δύο διαστάσεων.

Ειδικά σχεδιασμένο για εξαρτήματα αεροδιαστημικής, οπτοηλεκτρονικό εξοπλισμό και συστήματα αδρανειακής πλοήγησης, αυτό το πικάπ υποστηρίζει διάφορα πειραματικά σενάρια, όπως προσομοίωση στόχου, σάρωση ταλάντευσης και δυναμική παρακολούθηση. Αναπαράγει με ακρίβεια σύνθετες τροχιές κίνησης με απόδοση ερευνητικού βαθμού, ικανοποιώντας αυστηρές απαιτήσεις δοκιμών σε περιβάλλοντα υψηλής δυναμικής ενώ υποστηρίζει την ανάπτυξη τεχνολογίας αιχμής και την επαλήθευση εξοπλισμού.

Τεχνικές Προδιαγραφές

Προσδιορισμός	Αξία
Βάρος φορτίου	50 κιλά
Μέγεθος φορτίου	300mm300mm200mm
Περιστροφική Ακρίβεια Διπλού Άξονα	±3″
Καθετότητα Διπλού Άξονα	±3″
Διασταύρωση Διπλού Άξονα	Μπάλα διαμέτρου Ф0,5mm
Σφάλμα τοποθέτησης γωνιακής θέσης	Εξωτερικό πλαίσιο: ±15″ Εσωτερικό πλαίσιο: ±15″
Επαναληπτικότητα τοποθέτησης γωνιακής θέσης	±15″
Εύρος τιμών	Εσωτερικό πλαίσιο: 0,001°/s~15°/s Εξωτερικό πλαίσιο: 0,001°/s~15°/s
Περιστροφικό εύρος γωνίας	Εξωτερικό πλαίσιο: 0~360° Εσωτερικό πλαίσιο: -50°~+50°
Ακρίβεια βαθμολόγησης	ω≤1°/s: 210-3 (μέσος όρος 1°) 1°/s≤ω<10°/s: 210-4 (10° μέσος όρος) ω≥10°/s: 2*10-5 (μέσος όρος 360°)
Μέγιστη γωνιακή επιτάχυνση	Εσωτερικό πλαίσιο: ≥10°/s² Εξωτερικό πλαίσιο: ≥10°/s²

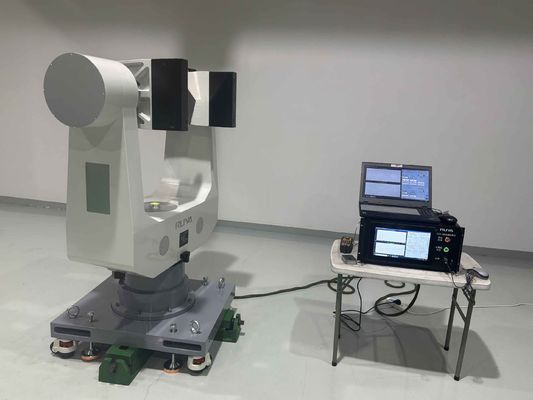

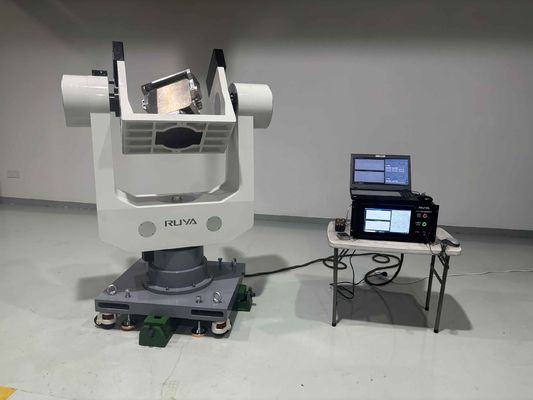

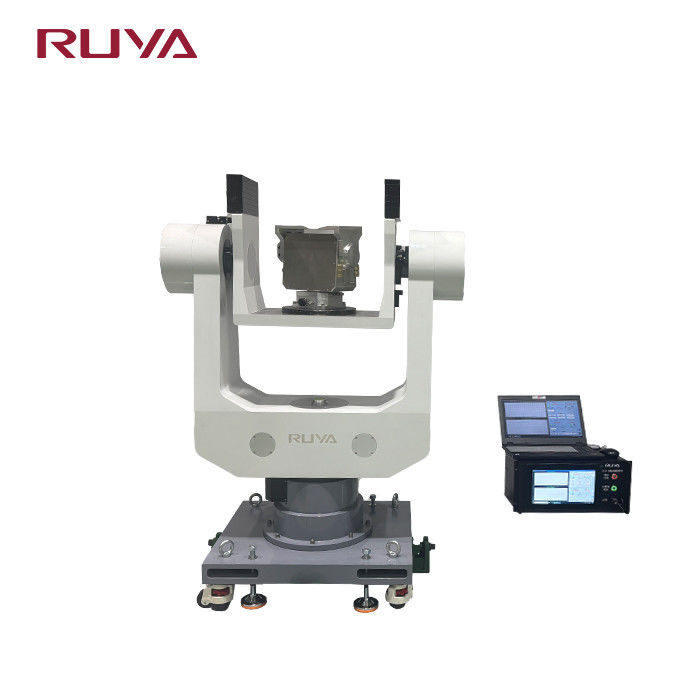

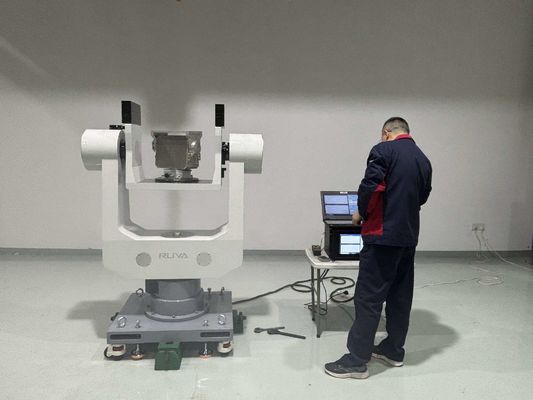

Εικόνες προϊόντων
