2DTGZ-B Υψηλής Ακρίβειας Διπλής Περιστροφής Δύο Αξόνων με Φορτίο 50Kg για Δοκιμές Κίνησης

2DTGZ-B Υψηλής Ακρίβειας Διπλής Περιστροφής Δύο Αξόνων με Φορτίο 50Kg για Δοκιμές Κίνησης

Ονομασία μάρκας:	RUYA
Αριθμός μοντέλου:	2DTGZ-B
Μούβ:	1 σύνολο
Τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	3-4 μήνες
Όροι πληρωμής:	Τ/Τ

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Πιστοποίηση:

ISO 9001

Βάρος φορτίου:

50 κιλά

Μέγεθος φορτίου:

300 mm × 300 mm × 200 mm

Διάστημα τιμολόγησης (εσωτερικό):

0.001°/s~15°/s

Διάστημα τιμολόγησης (εξωτερικό):

0.001°/s~15°/s

Διάταξη περιστροφής γωνίας (εσωτερική):

-50°~+50°

Διάταξη περιστροφής γωνίας (εξωτερική):

0 ~ 360 °

Μέγιστη γωνιακή επιτάχυνση:

≥10°/s2

Μέγιστη γωνιακή επιτάχυνση (εξωτερική):

≥10°/s2

Συσκευασία λεπτομέρειες:

Ξύλινο κουτί

Δυνατότητα προσφοράς:

≤3 σετ, 3 μήνες

Επισημαίνω:

2DTGZ-B τροχοτροφείο εντοπισμού

Γύρισμα με υψηλή ακρίβεια

Δοκιμαστική δοκιμή πίνακας περιστροφής διπλού άξονα

Περιγραφή προϊόντων

2DTGZ-B Διπλής Άξονας Περιστρεφόμενη Βάση Δοκιμών Υψηλής Ακρίβειας για Παρακολούθηση Κίνησης

Επισκόπηση Προϊόντος

Η Περιστρεφόμενη Βάση Δοκιμών Υψηλής Ακρίβειας 2DTGZ-B Διπλής Άξονας για Παρακολούθηση Κίνησης είναι μια εξελιγμένη πλατφόρμα δοκιμών κίνησης δύο διαστάσεων που διαθέτει συστήματα διπλής ελευθερίας κίνησης τόσο για τον άξονα αζιμουθίου (άξονας Χ) όσο και για τον άξονα ανύψωσης (άξονας Υ). Χρησιμοποιώντας τεχνολογία ελέγχου ακριβείας με σερβοκινητήρες, αυτό το σύστημα έχει σχεδιαστεί για να παρέχει ολοκληρωμένες πολυδιάστατες δυναμικές δοκιμές απόδοσης για αεροδιαστημικά εξαρτήματα, οπτοηλεκτρονικό εξοπλισμό, συστήματα αδρανειακής πλοήγησης και συναφείς εφαρμογές.

Αυτή η περιστρεφόμενη βάση χρησιμοποιείται ευρέως σε πειραματικά σενάρια, συμπεριλαμβανομένης της προσομοίωσης στόχων, της σάρωσης με ταλάντευση και της δυναμικής παρακολούθησης, καλύπτοντας τις απαιτήσεις δοκιμών υψηλής αξιοπιστίας για σύνθετες τροχιές κίνησης σε επιστημονική έρευνα και βιομηχανικές εφαρμογές.

Τεχνικές Προδιαγραφές

Προδιαγραφή	Τιμή
Βάρος Φορτίου	50Kg
Μέγεθος Φορτίου	300mm * 300mm * 200mm
Ακρίβεια Περιστροφής Διπλού Άξονα	±3"
Ορθογωνιότητα Διπλού Άξονα	±3"
Τομή Διπλού Άξονα	Μπάλα διαμέτρου Φ0.5mm
Σφάλμα Τοποθέτησης Γωνιακής Θέσης	Εξωτερικό πλαίσιο: ±15" Εσωτερικό πλαίσιο: ±15"
Επαναληψιμότητα Τοποθέτησης Γωνιακής Θέσης	±15"
Εύρος Ταχύτητας	Εσωτερικό πλαίσιο: 0.001°/s ~ 15°/s Εξωτερικό πλαίσιο: 0.001°/s ~ 15°/s
Εύρος Περιστροφής Γωνίας	Εξωτερικό πλαίσιο: 0° ~ 360° Εσωτερικό πλαίσιο: -50° ~ +50°
Ακρίβεια Ταχύτητας	ω ≤ 1°/s: 210⁻³ (μέσος όρος 1°) 1°/s ≤ ω < 10°/s: 210⁻⁴ (μέσος όρος 10°)ω ≥ 10°/s: 2*10⁻⁵ (μέσος όρος 360°) Μέγιστη Γωνιακή Επιτάχυνση

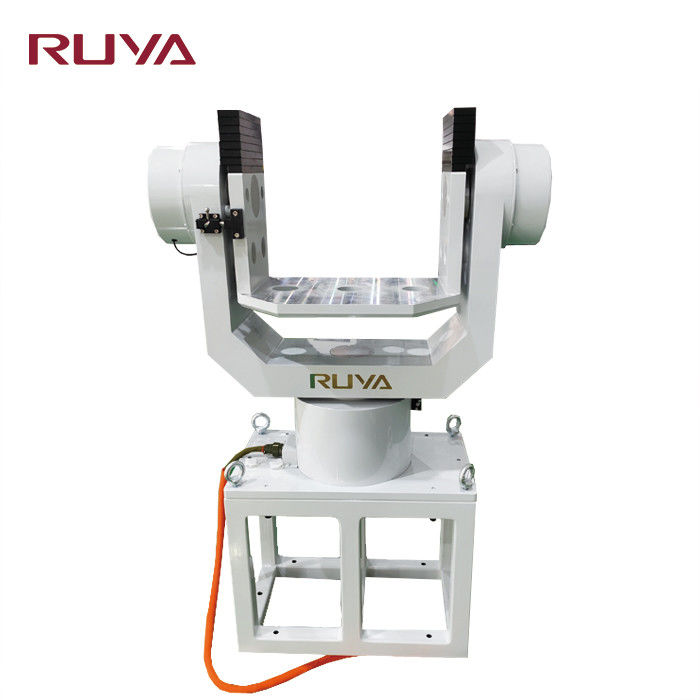

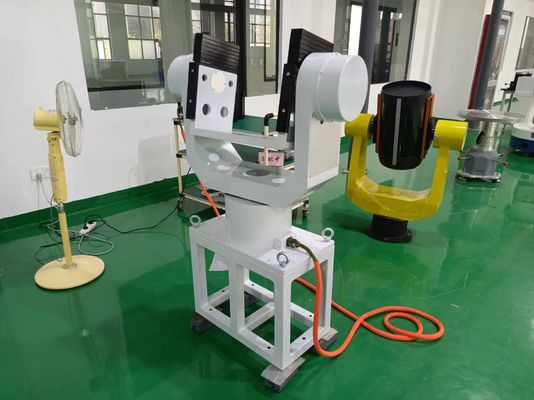

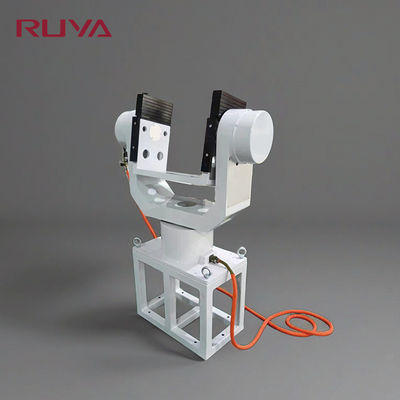

Εσωτερικό πλαίσιο: ≥ 10°/s²	Εξωτερικό πλαίσιο: ≥ 10°/s² Εικόνες Προϊόντος
