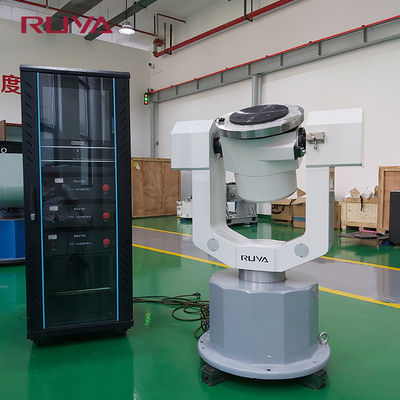

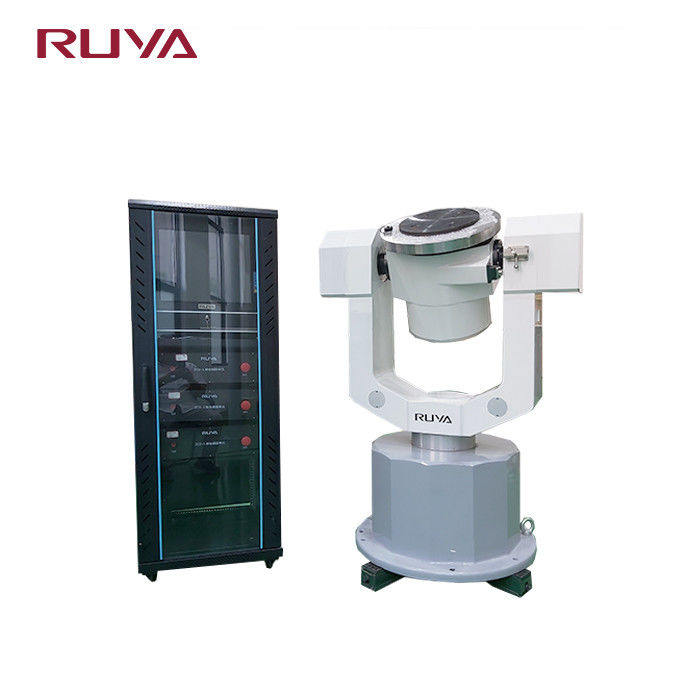

3DT400-A Τριάξονα Ηλεκτρικό Γύρισμα με Χρήσιμο φορτίο 30kg

Name: 3DT400-A Τριάξονα Ηλεκτρικό Γύρισμα με Χρήσιμο φορτίο 30kg
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT400-Α
Availability: InStock

Ονομασία μάρκας:	RUYA
Αριθμός μοντέλου:	3DT400-Α
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	3-4 μήνες
Όροι πληρωμής:	Τ/Τ

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

ISO 9001

Επιτραπέζια διάμετρος:

Φ450mm

Table Flatness:

0.02mm

Table Runout:

0.02mm

Positioning Error Of Angular Position:

±2″

Positioning Repeatability:

±2″

Rate Range(inner):

0.01°/s~300°/s

Rate Range(middle):

0.01°/s~200°/s

Rate Range(outer):

0.01°/s~200°/s

Συσκευασία λεπτομέρειες:

Ξύλινο κουτί

Δυνατότητα προσφοράς:

≤3 σετ, 3 μήνες

Επισημαίνω:

3DT400-A 3 άξονες γύρισμα

30kg 3 άξονες γύρισμα

Ηλεκτρικό γύρισμα με τρεις άξονες

Περιγραφή προϊόντων

3DT400-Α Τριάξονα Ηλεκτρική Γύρισμα με Χρήσιμο φορτίο 30kg

Περιγραφή του προϊόντος

Το ηλεκτρικό πίνακα στροφής τριών αξόνων είναι εξοπλισμός δοκιμής υψηλής ακρίβειας με πολλαπλά βαθμούς ελευθερίας με δυνατότητες σύνδεσης τριών αξόνων του άξονα αζιμούθου (X), του άξονα διασταύρωσης (Y) και του άξονα κύλισης (Z),και μπορεί να προσομοιώσει με ακρίβεια πολύπλοκες κινήσεις στάσηςΥιοθετεί ένα σύστημα servo drive υψηλής απόδοσης και υποστηρίζει πολλαπλές λειτουργίες ελέγχου όπως θέση και ταχύτητα.Είναι κατάλληλο για δοκιμές δυναμικής απόδοσης και βαθμονόμηση των συστημάτων αδρανειακής πλοήγησηςΤο μοντελοποιημένο σχεδιασμό του είναι συμβατό με διάφορους αισθητήρες και φορτία.και σε συνδυασμό με μια δομή υψηλής ακαμψίας εξασφαλίζει χαμηλή δόνηση και υψηλή αναπαραγωγική ακρίβεια θέσης, ανταποκρίνεται στις υψηλού επιπέδου ανάγκες δοκιμών των ερευνητικών ιδρυμάτων και της στρατιωτικής βιομηχανίας.

Παράμετροι προϊόντος

Προδιαγραφές
1	Βάρος φορτίου	30 κιλά
2	Διάμετρος πίνακα	Φ450mm
3	Σπίτιση τραπεζιού	00,02 mm
4	Τραπεζική διαρροή	00,02 mm
5	Στροφική ακρίβεια τριών αξόνων	±3′′
6	Αριστερότητα Τριών Άξων	±3′′
7	Διασταύρωση τριών άξων	Φ0,5mm σφαίρα διαμέτρου
8	Λάθος τοποθέτησης γωνιακής θέσης	±2′′
9	Επαναλαμβανόμενη θέση της γωνιακής θέσης	±2′′
10	Διάστημα επιτοκίου	εσωτερικό πλαίσιο:00,01°/s~300°/s·
		μεσαίο πλαίσιο:00,01°/s~200°/s·
		εξωτερικό πλαίσιο:00,01°/s~200°/s·
11	Ακριβότητα του ποσοστού	ω≤1°/s, 2 × 10-3 (1° μέσος όρος)
		1°/s≤ω<10°/s, 2 × 10-4 (10° μέσος όρος)
		ω≥10°/s, 2 × 10-5 (360° μέσος όρος)
12	Μέγιστη γωνιακή επιτάχυνση	εσωτερικό πλαίσιο:≥ 200°/s2
		μεσαίο πλαίσιο:≥ 100°/s2
		εξωτερικό πλαίσιο:≥ 100°/s2
13	Χρήστης Slip Ring	Προσαρμόσιμη

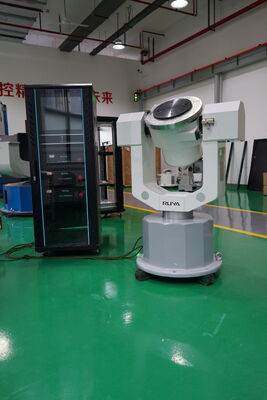

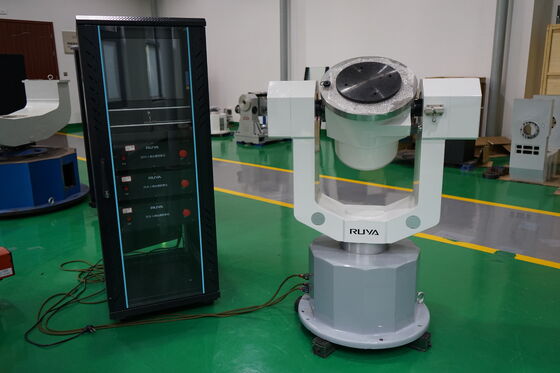

3DT400-A Τριάξονα Ηλεκτρικό Γύρισμα με Χρήσιμο φορτίο 30kg 0

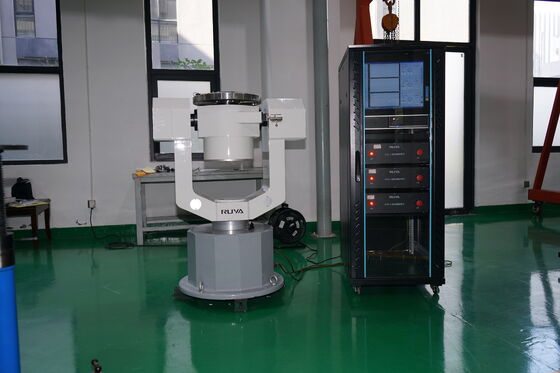

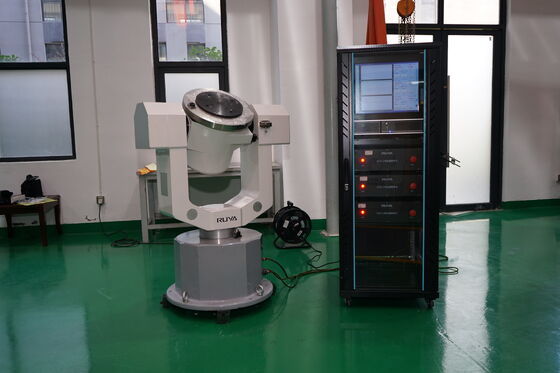

3DT400-A Τριάξονα Ηλεκτρικό Γύρισμα με Χρήσιμο φορτίο 30kg 1
