2DT650GZ-B Οπτικοηλεκτρονική συσκευή παρακολούθησης διπλού άξονα με 100 kg βάρος φορτίου

2DT650GZ-B Οπτικοηλεκτρονική συσκευή παρακολούθησης διπλού άξονα με 100 kg βάρος φορτίου

Ονομασία μάρκας:	RUYA
Αριθμός μοντέλου:	2DT650GZ-B
Μούβ:	1 σύνολο
Τιμή:	Διαπραγματεύσιμα
Χρόνος παράδοσης:	3-4 μήνες
Όροι πληρωμής:	Τ/Τ

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Πιστοποίηση:

ISO 9001

Βάρος φορτίου:

100 κιλά

Διάμετρος τραπεζιού:

Φ650mm

Πλατεία τραπεζιού:

0,02 χλστ

Τραπεζική διαρροή:

0,02 χλστ

περιστροφική ακρίβεια:

Αριστερότητα:

Λάθος τοποθέτησης:

± 5′′

Λάθος τοποθέτησης (εξωτερικό):

± 5′′

Συσκευασία λεπτομέρειες:

Ξύλινο κουτί

Δυνατότητα προσφοράς:

≤3 σετ, 3 μήνες

Επισημαίνω:

100 κιλά τροχονόμος

Οπτοηλεκτρονική συσκευή εντοπισμού

2DT650GZ-B πίνακας περιστροφής διπλού άξονα

Περιγραφή προϊόντων

2DT650GZ-B οπτοηλεκτρονική συσκευή παρακολούθησης διπλού άξονα

Επισκόπηση προϊόντος

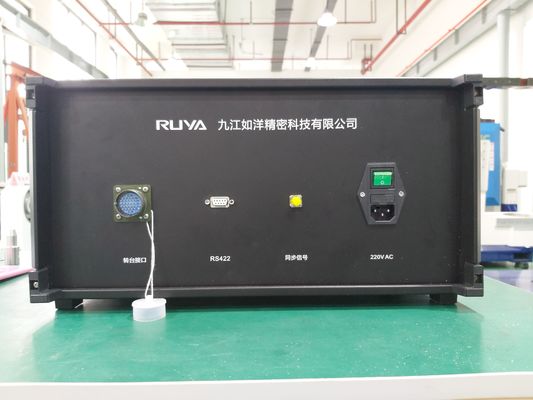

Η οπτοηλεκτρονική συσκευή 2DT650GZ-B αποτελείται από μια μηχανική πλατφόρμα και ένα κουτί ελέγχου που συνδέονται μέσω καλωδίων. Το κουτί ελέγχου διαθέτει μια διεπαφή επικοινωνίας RS422 για επικοινωνία κεντρικού υπολογιστή.

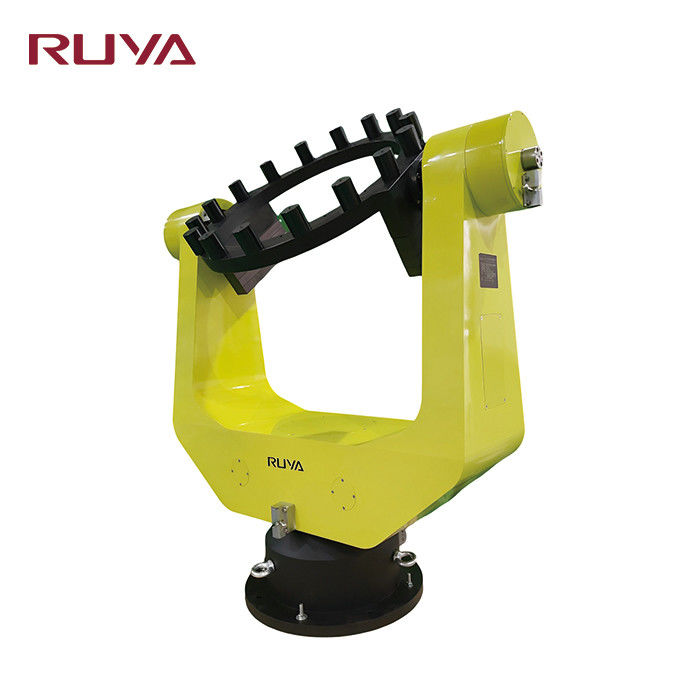

Η μηχανική πλατφόρμα χρησιμοποιεί μια κατακόρυφη δομή πάνω και κάτω με το στοιχείο του άξονα βήματος στο επάνω τμήμα και το στοιχείο του άξονα αζιμουθίου στο κάτω τμήμα. Το κιβώτιο ελέγχου ενσωματώνει μονάδες κυκλώματος για ανάλυση γωνίας, κίνηση κινητήρα, μετατροπή ισχύος και σειριακή επικοινωνία.

Τεχνικές Προδιαγραφές

Προσδιορισμός	Αξία
Βάρος φορτίου	100 κιλά
Διάμετρος τραπεζιού	Ф650 mm
Επιπεδότητα τραπεζιού	0,02 χλστ
Τραπέζι Runout	0,02 χλστ
Περιστροφική Ακρίβεια Διπλού Άξονα	±3″
Καθετότητα Διπλού Άξονα	±3″
Διασταύρωση Διπλού Άξονα	Μπάλα διαμέτρου Ф0,5mm
Σφάλμα τοποθέτησης γωνιακής θέσης	Εξωτερικό πλαίσιο: ±5″ Εσωτερικό πλαίσιο: ±5″
Επαναληψιμότητα τοποθέτησης γωνιακής θέσης	±2″
Εύρος τιμών	Εσωτερικό πλαίσιο: 0,001°/s~100°/s Εξωτερικό πλαίσιο: 0,001°/s~100°/s
Περιστροφικό εύρος γωνίας	Εξωτερικό πλαίσιο: Συνεχής περιστροφή Εσωτερικό πλαίσιο: ±90°
Ακρίβεια βαθμολόγησης	ω≤1°/s: 2×10-3 (μέσος όρος 1°) 1°/s≤ω<10°/s: 2×10-4 (10° μέσος όρος) ω≥10°/s: 2×10-5 (μέσος όρος 360°)
Μέγιστη γωνιακή επιτάχυνση	Εσωτερικό πλαίσιο: ≥30°/s² Εξωτερικό πλαίσιο: ≥30°/s²
